LE MOULIN BEAUCERON DE LEVESVILLE-LA-CHENARD
et principe pour tous les autres moulins pivots d’Eure et Loir
Croquis dessinés par J.P. Errath en 1972
CENTRE DE RECHERCHES SUR LES MONUMENTS HISTORIQUES
Moulin à vent pivot avec ailes à mécanisme d'ouverture “Berton”
-
Levesville PL2

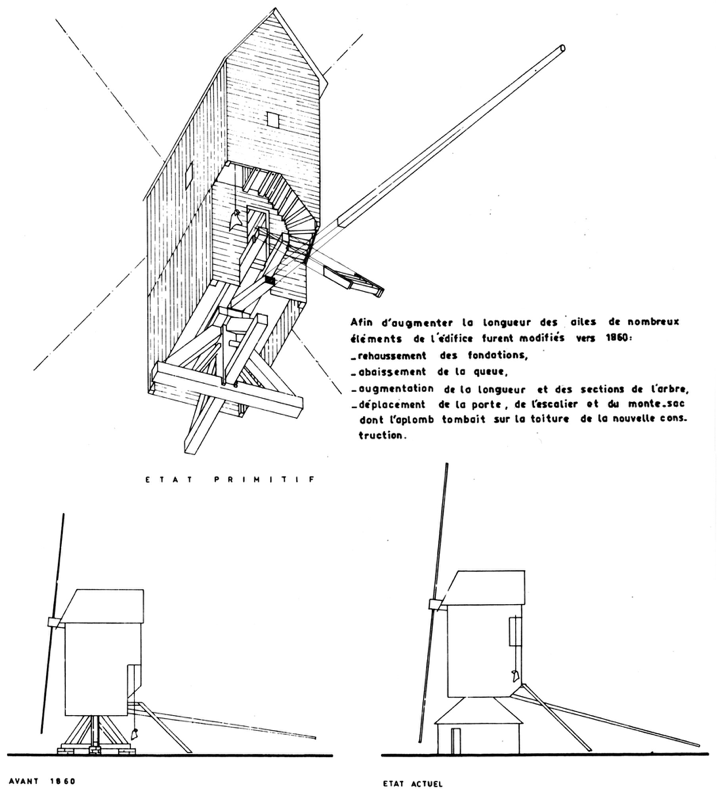

Restitution : Etat primitif 1860 - Etat actuel 1972
-
Levesville PL1

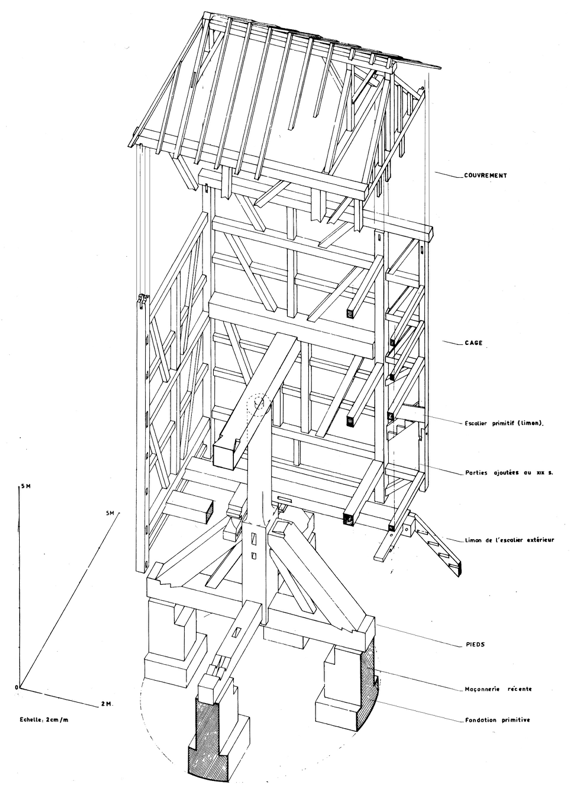

Axonométrie de l’ensemble
-
Levesville PL4

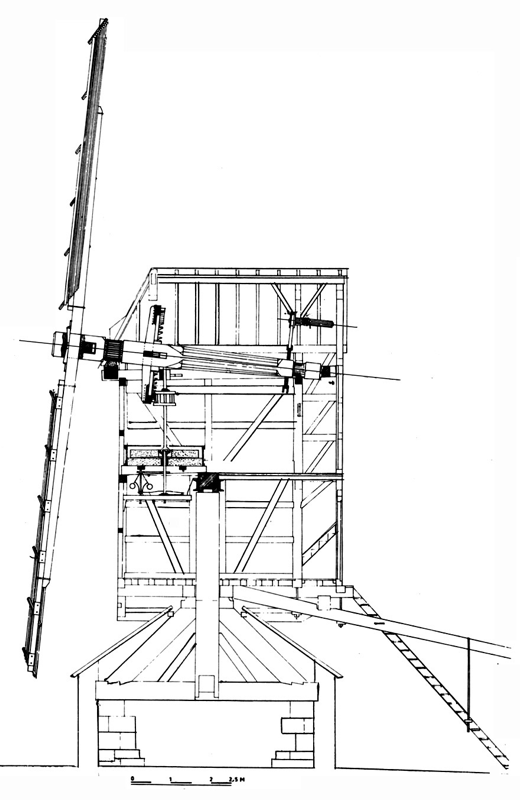

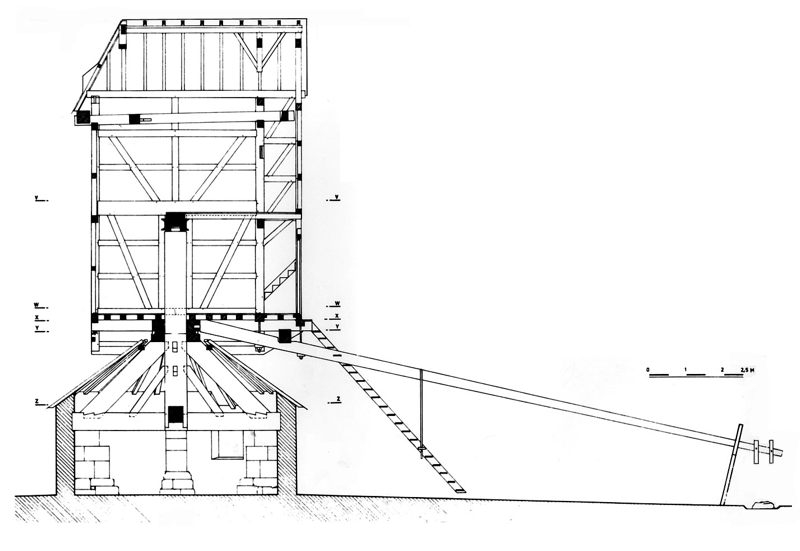

Coupe principale
-
Levesville PL5
Mécanisme
-
Levesville PL6

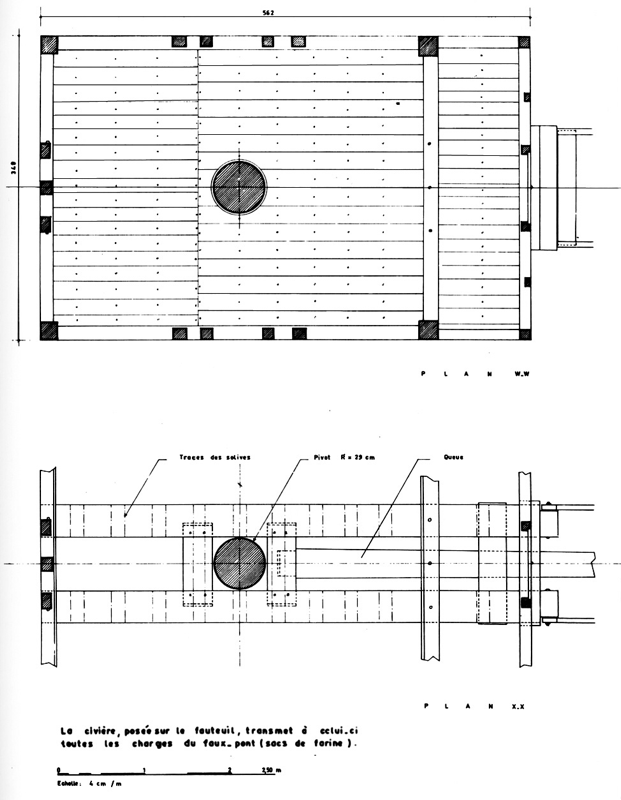

Plan de la civière - Plan du faux plancher
-
Levesville PL7
Plan de la galerie - Détail d’assemblage
-
Levesville PL8

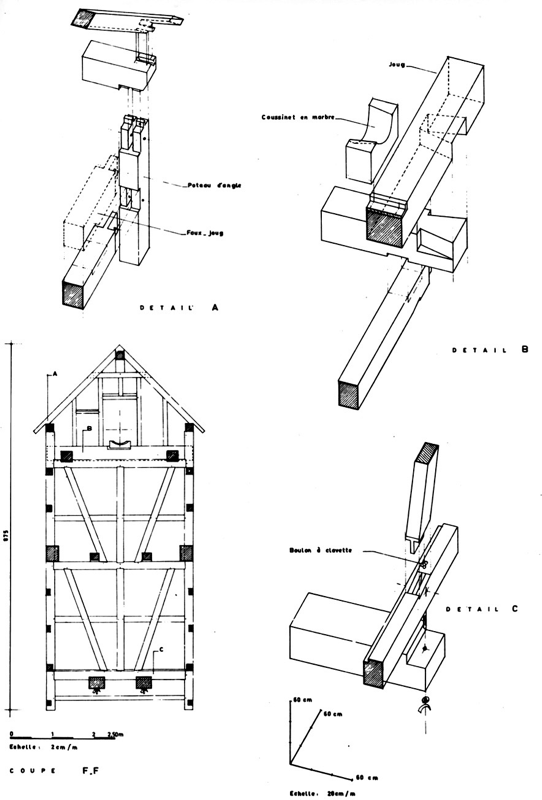

Pan de bois - Revers de la face au vent - Détails
-
LEVESVILLE PL9

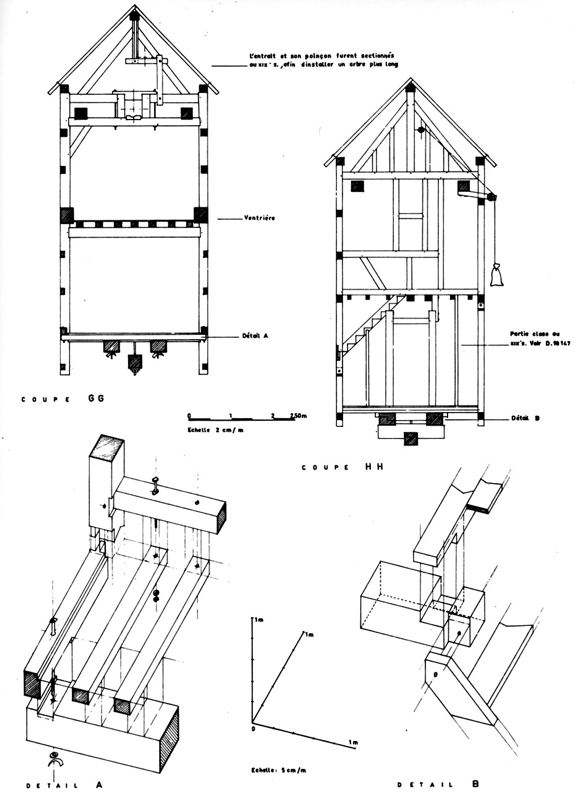

Pan de bois arrière - Détails
-
Levesville PL10

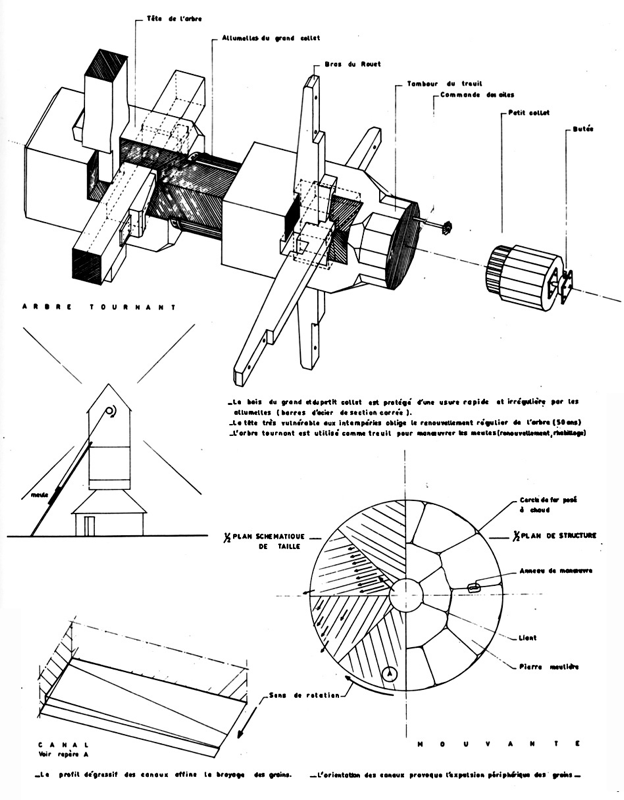

Arbre tournant - Mouvante (meule)
-
Levesville PL11

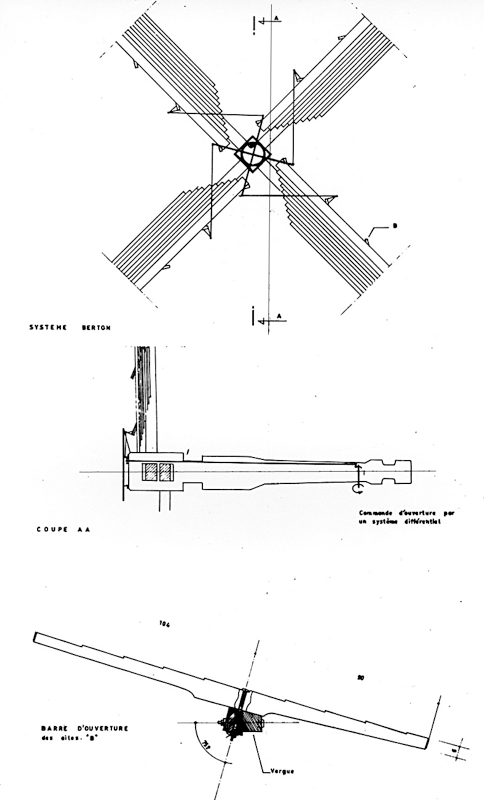

Mécanisme d’ouverture des ailes “système Berton”
-
Levesville PL3

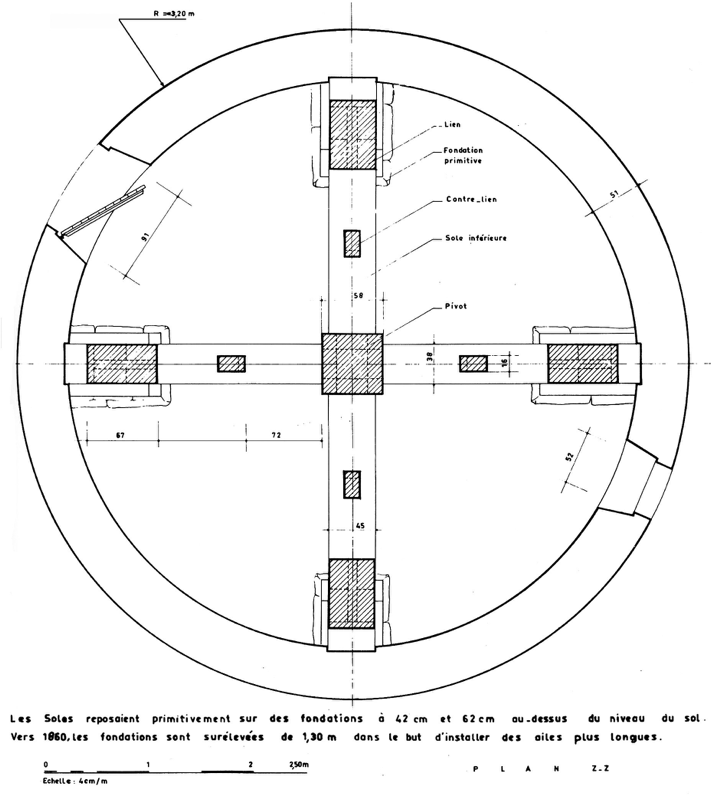

Plan de la maçonnerie et des soles
-
Levesville PL12

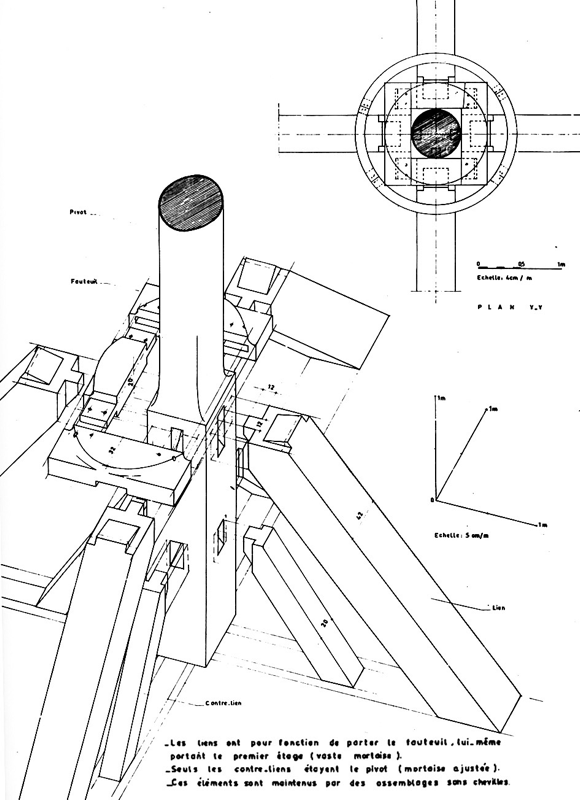

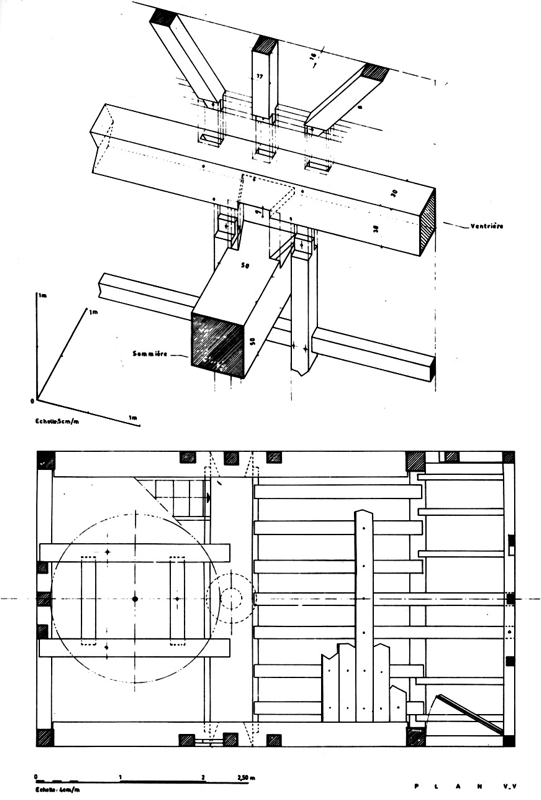

Plan et axonométrie du fauteuil
© Centre de Recherches sur les Monuments Historiques 1972
Collection MSA
